工作站的設計是一項較為靈活多變、關聯因素甚多的技術工作，其中具有共性的一般設 計原則有：設計前需要充分分析作業對象，擬定Z合理的作業工藝；需要滿足作業的功能要 求和環境條件；需要滿足生產節拍要求；整體及各組成部分需要全部滿足安全規范及標準； 各設備及控制系統應具有故障顯示及報警裝置；便于維護修理；操作系統應簡單明了，便于 操作和人工干預；操作系統便于聯網控制；工作站便于組線；經濟實惠，快速投產等10項。 這10項設計原則體現了工作站用戶的多方面需要，簡單地說就是千方百計地滿足用戶的要 求。限于篇幅，下面只對更具特殊性的幾項原則展開討論。

(1)工作站的功能要求和環境條件

機器人工作站的生產作業是由機器人連同它的末端執行器、夾具和變位機以及其他周邊 設備等具體完成的，其中起主導作用的是機器人，所以這一設計原則先在選擇機器人時必 須滿足。滿足作業的功能要求，具體到選擇機器人時，可從三方面加以保證：有足夠的持重 能力，有足夠大的工作空間和有足夠多的自由度。滿足環境條件可由機器人產品樣本的推薦 使用領域加以確定。下面分別加以討論。

①確定機器人的持重能力。機器人手腕所能抓取的質量是機器人一個重要性能指標， 習慣上稱為機器人的可搬質量，這一可搬質量的作用線垂直于地面(機器人基準面)并通過 機器人腕點P 。 一般說來，同一系列的機器人，其可搬質量越大，它的外形尺寸、手腕基點 (P) 的工作空間、自身質量以及所消耗的功率也就越大。

在設計中，需要初步設計出機器人的末端執行器，比較準確地計算它的質量，按照下式 初步確定機器人的可搬質量RG。

RG=(MG+GG+QG)K1

式中 MG——末端執行器主體結構質量；

GG——Z大工件的質量；

QG——末端執行器附件質量；

K₁——安全系數， K₁=1.0～1.1。

在某些場合，末端執行器比較復雜，結構龐大，例如一些裝配工作站和搬運工作站中的 末端執行器。因此，對于它的設計方案和結構形式，應當反復研究，確定出較為合理可行的 結構，減小其質量。如果末端執行器還要抓取或搬運工件，就要按Z大工件的質量GG 進行 計 算 ；QG 是除末端執行器的主體結構外，其他附件質量的總和，比如氣動管接頭、氣管、 氣動閥、電氣元器件，導線和線夾等； K1 是 安 全 系 數 ， 當MG 、GG 和 QG3 項 之 和 與 機 器 人自搬質量的標準值有 一 定余量時，可以不考慮K₁, 此 時 ，K1 可 取 1 ; 當 上 述 3 項 之 和 與 某 一 標準值非常接近時，取 K₁>1, 通常情況下，末端執行器的質量越大，機器人手腕基 點的動作范圍越大，以及機器人的運行速度越高， K₁ 的取值就越大，反之，可取小值。

另外，末端執行器重心的位置對機器人的可搬質量是有影響的。同 一 質量的末端執行 器，其重心位置偏離手腕中心 (P) 越遠，對該中心形成的彎矩也就越大，所選擇的機器人 可搬質量就要更大 一 些。

質量參數是選擇機器人Z基本的參數，決不允許機器人超負荷運行。例如使用可搬質量 為 6 0kg 的機器人攜帶總重為65kg 的末端執行器及負載長時間運轉，必定會大大降低機器 人的重復定位精度，影響工作質量，甚至損壞機械零件，或因過載而損壞機器人控制系統。

②確定機器人的工作空間。機器人的手腕基點P 的動作范圍就是機器人的名義工作空 間，它是機器人的另 一 個重要性能指標。在設計中，先根據質量大小和作業要求，初步設 計或選用末端執行器，然后通過作圖找出作業范圍，只有作業范圍完全落在所選機器人的P 點工作空間之內，該機器人才能滿足作業的范圍要求。否則就要更換機器人型號，直到滿足 作業范圍要求為止。

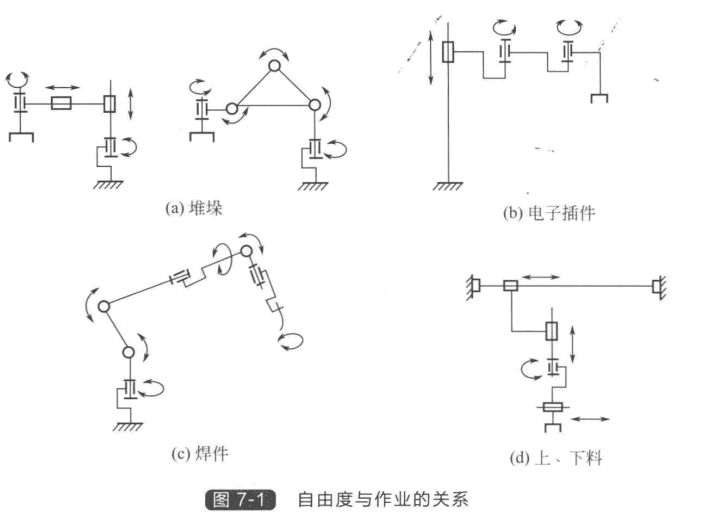

③確定機器人的自由度。機器人在持重和工作空間上滿足對機器人工作站或生產線的 功能要求之后，還要分析它是否可以在作業范圍內滿足作業的姿態要求。如圖7 - 1(a) 所 示 的簡單堆垛作業，作為末端執行器的夾爪，只需繞垂直軸的1個旋轉自由度，再加上機器人 本體的3個圓柱坐標自由度，4個自由度的圓柱坐標機器人即可滿足要求。若用垂直關節型 機器人，由于上臂常向下傾斜，又需手腕擺動的自由度，故需5個自由度的垂直關節型機器 人。圖7 - 1(b) 表示電子插件作業，常使用4個自由度水平關節的SCARA 機器人。為了焊 接復雜工件， 一 般需要6個自由度。如果焊體簡單，又使用變位機，在很多情況下5個自由 關節機器人即可滿足要求。自由度越多，機器人的機械結構與控制就越復雜，所以在通常情 況下，如果少自由度能完成的作業，就不要盲目選用更多自由度的機器人去完成。

總之，在選擇機器人時，為了滿足功能要求，需要從持重、工作空間、自由度等方面來 分析，只有它們同時被滿足或者增加輔助裝置后即能滿足功能要求的條件，所選用的機器人 才是可用的。

機器人的選用也常受機器人市場供應因素的影響，所以，還需考慮市場價格，只有那些 可用而且價格低廉、性能可靠，且有較好的售后服務，才是Z應該優先選用的。

目前，機器人在許多生產領域里得到了廣泛應用，如裝配、焊接、噴涂和搬運碼垛等。 各種應用領域必然會有各自不同的環境條件，為此，機器人制造廠家根據不同的應用環境和 作業特點，不斷地研究、開發和生產出了各種類型的機器人供用戶選用。各生產廠家都對自 己的產品給出了Z合適的應用領域，他們不光考慮了功能要求，還考慮了其他應用中的問 題，如強度剛度、軌跡精度、粉塵及溫濕度等特殊要求。在設計工作站選用機器人時，應 先參考生產廠家提供的產品說明。
