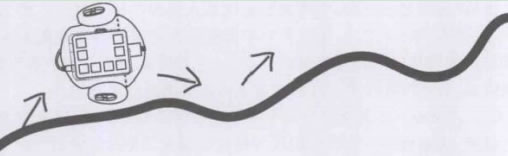

智能巡線機器人所需的元器件并不太復雜，只需要一個傳感器就能做出Z簡單的智 能巡線機器人了。那么它的原理是什么呢?還是讓我們用圖來說明吧!如圖7- 1所示， 在完成巡線任務的程序中，讓小機器人每次檢測到黑線的時候就立即向左轉，而每當檢測 到白色地板的時候就立即向右轉。這樣機器人就會按照“之”字形的折線巡線前進了。用 這種方法巡線有個好玩的英文名字，叫作zig-zag, 也可以稱為“之”字形巡線法。
不過要注意的是，采用這種方法巡線的機器人，它的初始位置擺放可是有學問的。我 們一定要保證在巡線開始時，機器人傳感器的位置在靠近黑線的左側或者正好在黑線上。 這樣做的原因是顯然的，假設同學們一開始就把機器人放到線右邊的地板上，由于編寫的 程序讓機器人碰到白色地板就立刻往右轉，因此它就只能原地打轉了。
端口命令
還記得我們已經學過的那些命令嗎? digitalRead 、digitalWrite 、analogRead 、analogWrite、 pinMode 、delay。它們構成了Arduino 中Z為重要、Z為常用的功能，
|
命 令
|
值 的 范 圍
|
適用端口 |
用 法 說 明 |
|
digitalRead
|
HIGH/LOW
|
所有端口
|
數字輸入，用于讀取開關型的 數字傳感器狀態，比如微觸開 關傳感器等 |
|
digitalWrite |
HIGH/LOW
|
所有端口
|
數字輸出，用于控制開關型的 驅動器，比如LED小燈、蜂鳴 器等 |
|
命 令 |
值的范圍 |
適用端口 |
用法說明 |
|
analogRead
|
0～1023。輸入模擬值的范圍是 0～1023的整數
|
A0～A5端口
|
模擬輸入，用于讀取模擬傳感 器的值，比如光感傳感器、地面 灰度檢測傳感器等 |
|
analogWrite
|
0～255輸出值的范圍是0～255 的整數
|
標有PWM功能 的端口
|
模擬輸出，用于控制小燈的明 暗、電機的轉速等 |
|
pinMode |
INPUT/OUTPUT
|
所有端口
|
一般在setup中調用，將某個端
|
|
delay |
一個合理大小的整數
|
|
令主控板“休眠”一段時間
|
 |
